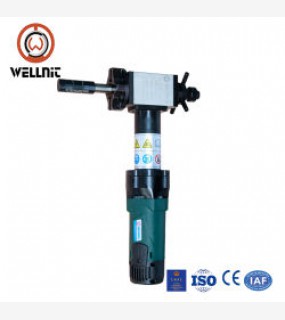

Фаскосниматель для труб Wellnit ISE-80

Электрический фаскосниматель (фаскорез) предназначен для торцевания и снятия внешней и внутренней фаски на торцах (кромках) металлических труб диаметром от 32 до 89 мм. Толщина стенки до 15 мм.

Фаскосниматели для механической фрезеровки торцов труб серии Wellnit предназначены для выравнивания торцов и снятия фаски под сварку с внешней и внутренней кромки.

Фрезерование производится резцами из быстрорежущей стали или резцами со вставкой ВК8.

Крепление трубного фаскоснимателя осуществляется на внутренней стенке трубы тремя самоцентрирующимися втулками. В зависимости от модели, фаскосниматель имеет несколько резцедержателей, что позволяет выполнять параллельно несколько операций: торцевание и снятие внешней фаски.

Снятие фаски и торцевание труб механическим фаскоснимателем ISE:

Процесс фрезерования кромки осуществляется следующим образом: вращением маховика происходит разведение кулачков (втулок), при этом агрегат закрепляется на трубе по внутренней стенке. Центрирование и выравнивание по оси происходит автоматически. Для выравнивания кромки устанавливается торцовочный резец. После включения двигателя, резец подводится к двигателю плавным вращением маховика вручную, причем контроль величины подачи может вестись по лимбу. После выравнивания поверхности отводится резец и осуществляется остановка машины.

Для снятия фаски необходимо установить фасочный резец с требуемым углом заточки. Причем фаску можно снять полностью или оставить необходимое притупление. Для параллельного выполнения операций по торцеванию и снятию фаски необходимо одновременно закрепить фасочный и торцовочный резцы. Для получения внутренней фаски устанавливается соответствующий резец.

Технические характеристики

  • Рабочий диапазон: внутренний 28-76 мм
  • Рабочий диапазон: внешний 32-89 мм
  • Максимальная толщина стенки: 15 мм
  • Мощность: 1200 Вт
  • Ход подачи резцедержателя: 35 мм
  • Скорость вращения: 50 об/мин
  • Привод: электрический 220/230V 1РН 50/60HZ
  • Вес: 10 кг

Комплект поставки

  • 1 х агрегат ISE-80 (электропривод)
  • Резец (P6M5) 8х22 торцевальный 0 градусов*
  • Резец (P6M5) 8х22 для снятия внутренней фаски 15 градусов*
  • Резец (P6M5) 8х22 фасочный для снятия внешней фаски 30 градусов*
  • Резец (P6M5) 8х22 фасочный для снятия внешней фаски 37 градусов*
  • Резец (P6M5) 8х22 фасочный для снятия внешней фаски 45 градусов*
  • 1 х ключ 19/17
  • 1 х комплект шестигранников
  • 1 х комплект винтов + отвертка
  • 3 х кулачки Q36-44
  • 3 х кулачки Q44-52
  • 3 х кулачки Q52-60
  • 3 х кулачки Q60-68
  • 3 х кулачки Q68-76
  • *Резцы комплектуются по выбору заказчика
