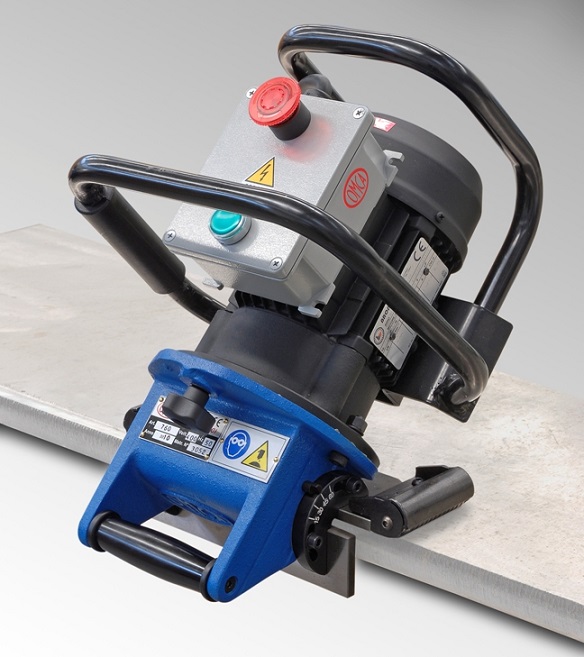

Фаскосниматель для листового материала OMCA MF-760 (Италия)

Фаскосниматель для листового материала OMCA MF-760 (Италия)

Электрические агрегаты серии МФ-760 предназначены для обработки кромок листового материала и труб под сварку.

Рабочий инструмент — дисковая фреза (одна или две в зависимости от модели) с девятью 4-х сторонними твердосплавными пластинами. Скорость вращения фрезы около 3000 об/мин. По мере износа режущих кромок производим поворот каждой пластины. Это можно сделать не снимая фрезы с агрегата. Стойкость пластин ориентировочно составляет 150 м/п на каждую из 4-х кромок при обработке углеродистой стали на ширину 3-4 мм, т. е. комплекта пластин хватит приблизительно на 600 м/п кромки. Стойкость пластин снижается при использовании в жестких условиях, например, обработка кромки после газовой резки, где имеется повышенная твердость кромки и ударные нагрузки на инструмент.

Все агрегаты имеют регулировку угла снимаемых фасок от 15° до 45°, а также имеют регулировку глубины разделки.

Порядок работы:

Агрегаты располагаются на кромке листа таким образом: горизонтальная направляющая располагается на кромке листа, а вертикальная направляющая — на торце листа. Агрегаты перемещаются вдоль кромки в ручную, не обнаруживая затруднений и вибраций в процессе работы. Скорость обработки зависит от материала и ширины и достигает 1,5 метров/мин

Агрегаты достаточно легкие — 13 кг, что позволяет применять их без дополнительных приспособлений. Для улучшения условий работы оператора желательно использовать балансирные подвесы.

Обработка торцов труб:

Для наружной обработки торцов труб диаметром от 160 мм имеется дополнительное приспособление, применимое для каждой из моделей

Торцевание:

Применяя дополнительное приспособление, можно выполнять торцевание кромки, т. е. фрезерование под прямым углом.

Агрегат (машина) для снятия фасок МФ 760 предназначен для обработки кромок листовых материалов и торцов труб под сварку. Обработать можно заготовки из углеродистой и нержавеющей сталей и невязких цветных металлов. Это переносной кромкофрезерный агрегат, оборудованный устройствами изменения угла снимаемой фаски и вылета фрезы с ручной подачей. Встроенная электромеханическая система обеспечивает стабильную работу электропривода и предохраняет электрические цепи от перегрузок.



Технические характеристики

  • Ширина фаски S — до 21 мм
  • Глубина фаски H — до 15 мм
  • Угол — от 0 до 60o
  • Напряжение питания — 220 В
  • Мощность привода фрезы — 1300 W
  • Частота вращения фрезы — 2900 об/мин
  • Диаметр фрезы — 63 мм
  • Количество фрез — 2 шт
  • Количество твердосплавных пластин на фрезе — 9 шт
  • Размер станка — 250х250х370 мм
  • Вес — 13 кг
