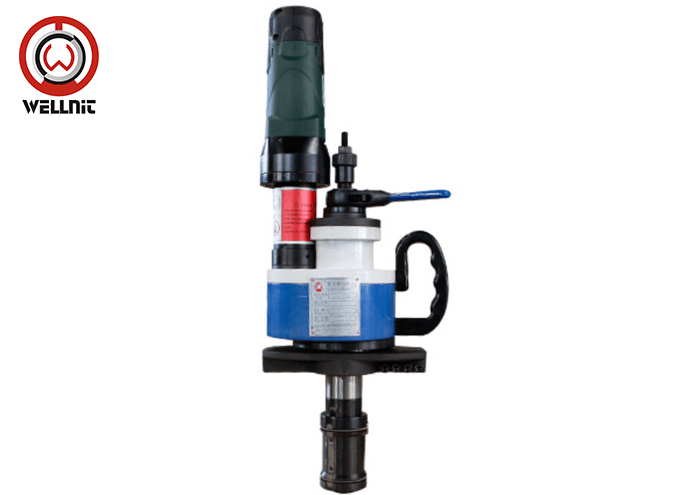

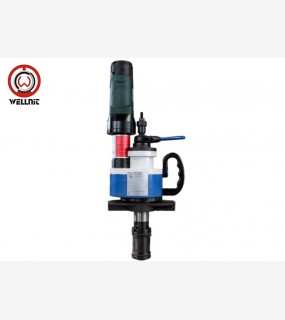

Фаскосниматель для труб Wellnit ISE-159

Электрический фаскосниматель (фаскорез) предназначен для торцевания и снятия внешней и внутренней фаски на торцах (кромках) металлических труб диаметром от 72 до 168 мм. Толщина стенки до 20 мм.

Фаскосниматели для механической фрезеровки торцов труб серии Wellnit предназначены для выравнивания торцов и снятия фаски под сварку с внешней и внутренней кромки.

Фрезерование производится резцами из быстрорежущей стали или резцами со вставкой ВК8.

Крепление трубного фаскоснимателя осуществляется на внутренней стенке трубы тремя самоцентрирующимися втулками. В зависимости от модели, фаскосниматель имеет несколько резцедержателей, что позволяет выполнять параллельно несколько операций: торцевание и снятие внешней фаски.

Снятие фаски и торцевание труб механическим фаскоснимателем ISE:

Процесс фрезерования кромки осуществляется следующим образом: вращением маховика происходит разведение кулачков (втулок), при этом агрегат закрепляется на трубе по внутренней стенке. Центрирование и выравнивание по оси происходит автоматически. Для выравнивания кромки устанавливается торцовочный резец. После включения двигателя, резец подводится к двигателю плавным вращением маховика вручную, причем контроль величины подачи может вестись по лимбу. После выравнивания поверхности отводится резец и осуществляется остановка машины.

Для снятия фаски необходимо установить фасочный резец с требуемым углом заточки. Причем фаску можно снять полностью или оставить необходимое притупление. Для параллельного выполнения операций по торцеванию и снятию фаски необходимо одновременно закрепить фасочный и торцовочный резцы. Для получения внутренней фаски устанавливается соответствующий резец.

Технические характеристики

• Рабочий диапазон: внутренний 65-159 мм
• Рабочий диапазон: внешний 72-168 мм
• Максимальная толщина стенки: 20 мм
• Мощность: 1500 Вт
• Ход подачи резцедержателя: 50 мм
• Скорость вращения: 27 об/мин
• Привод: электрический 220/230V 1РН 50/60HZ
• Вес: 26 кг

Комплект поставки

• 1 х агрегат ISE-159 (электропривод)
• Резец (P6M5) 8х22 торцевальный 0 градусов*
• Резец (P6M5) 8х22 для снятия внутренней фаски 15 градусов*
• Резец (P6M5) 8х22 фасочный для снятия внешней фаски 30 градусов*
• Резец (P6M5) 8х22 фасочный для снятия внешней фаски 37 градусов*
• Резец (P6M5) 8х22 фасочный для снятия внешней фаски 45 градусов*
• 1 х ключ 22/19
• 1 х комплект шестигранников
• 3 х кулачки распорные 87-105
• 3 х кулачки распорные 105-123
• 3 х кулачки распорные 123-141
• 3 х кулачки распорные 141-159
• 1 х комплект винтов для крепления кулачков
• *Резцы комплектуются по выбору заказчика
