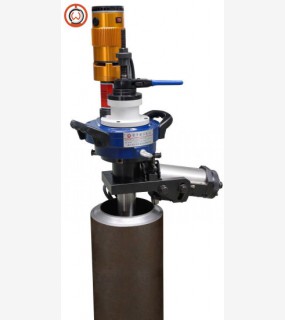

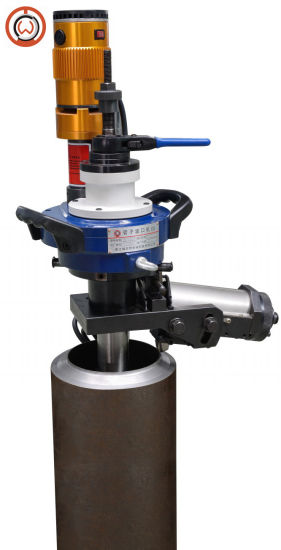

Фаскосниматель для стальных труб ISE 630-2 (300-630 мм, до 75 мм)

Автоматический электрический фаскосниматель (фаскорез) служит для снятия наружной и внутренней фаски на металлических трубах диаметром 300-630 мм. Толщина стенки до 75 мм.

Фаскосниматели для механической фрезеровки торцов труб серии Wellnit предназначены для выравнивания торцов и снятия фаски с наружной и внутренней кромки.

Фрезерование производится резцами из быстрорежущей стали.

Крепление трубного фаскоснимателя осуществляется на внутренней стенке трубы посредством 3 самоцентрирующихся кулачков. В зависимости от модели, резцовые головки имеют несколько резцедержателей, что позволяет выполнять параллельно несколько операций: торцевание, снятие наружней фаски, т. п.

Снятие фаски и торцевание труб механическим фаскоснимателем ISE:

Процесс фрезерования кромки осуществляется следующим образом: вращением маховика происходит разведение кулачков, при этом торцеватель закрепляется на трубе по внутренней поверхности. Центрирование и выравнивание по оси происходит автоматически. Для выравнивания торцовой поверхности устанавливается торцовочный резец. После включения двигателя, резец подводится к двигателю плавным вращением маховика вручную, причем контроль величины подачи может вестись по лимбу. После выравнивания поверхности отводится резец и осуществляется остановка машины.

Для снятия фаски необходимо установить на фаскорез фасочный резец с требуемым углом заточки. Причем фаску можно снять полностью или оставить необходимое притупление. Для параллельного выполнения операций по торцеванию и снятию фаски, необходимо одновременно закрепить фасочный и торцовочный резцы. Для получения внутренней фаски так же устанавливается соответствующий резец.

Технические характеристики

  • Диаметр труб: 300-630 мм
  • Макс. толщина стенки - 75 мм
  • Ход подачи резцедержателя — 55 мм
  • Частота вращения/Подача — 10/0,15
  • Привод: электро — 220 В/2000 Вт
  • Масса: 167 кг
