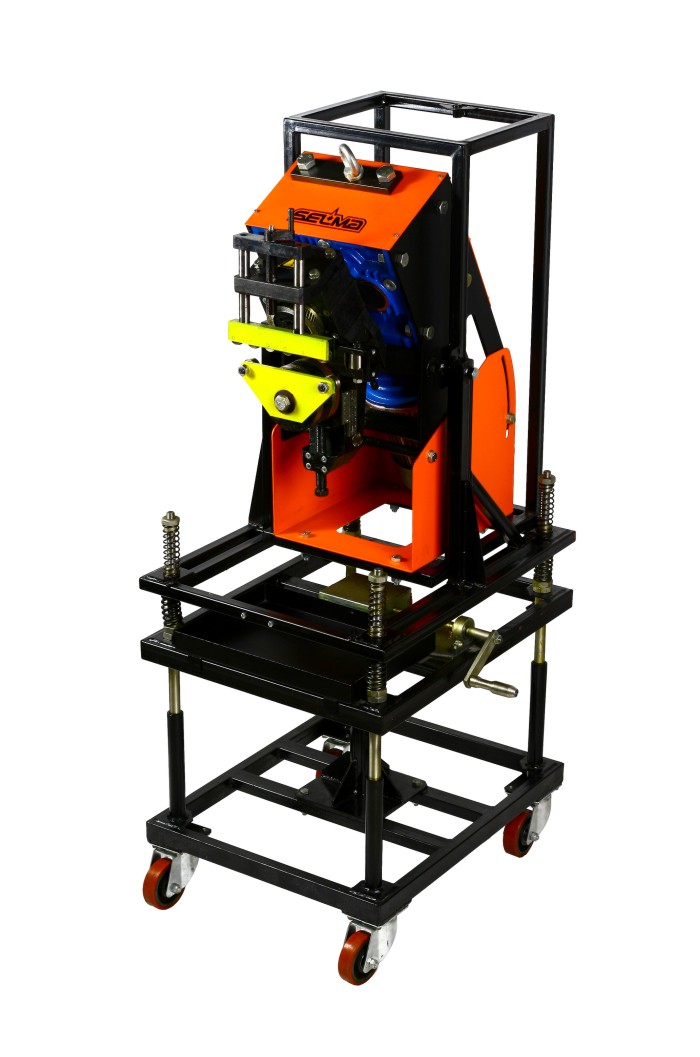

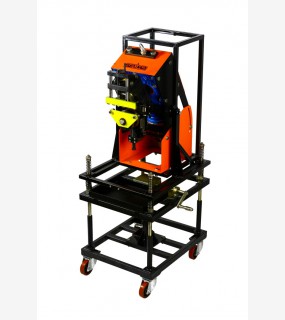

Кромкоскалывающий агрегат МКС-21У

Высокоскоростная кромкоскалывающая машина МКС-21У предназначена для механической разделки кромок сверху и снизу листовых материалов под сварку.

Принцип действия:

При обработке заготовок или конструкций больших размеров кромкоскалывающую машину закрепляют непосредственно на краю заготовки без применения дополнительных приспособлений. Затем оператору достаточно направить машину по кромке от начала и снять ее в конце обработки. Кромкоскалывающие машины имеют автоматическую подачу за счет вращательного движения фрезы без дополнительных устройств. Обработка выполняется путем скалывания кромки специальной фрезой. Заготовки небольшого размера подаются вручную. Для обработки листов большой протяженностью машина в процессе скалывания самостоятельно передвигается по полу вдоль листа.

Изменение положения (обработка сверху или снизу) происходит очень быстро путем переворота механизма машины на 180 градусов вокруг собственной оси вращения и его фиксацией.

• Универсальная установка которая позволяет обрабатывать кромку как сверху так и снизу;

• Не происходит изменений физических и химических свойств материалов;

• Минимизирует затраты труда;

• Обеспечивает качественную обработку кромок и гарантирует точное соответствие получаемой кромки стандартам;

• Высокая скорость обработки кромки;

• Автоматическая подача за счет вращательного движения фрезы без дополнительного устройства (привода);

• Высокомобильная, так как имеет малый вес и габаритные размеры;

• Экологична (минимум шума, вибрации, нет выделения пыли и продуктов горения)

• Для автоматического перемещения вдоль кромки листа и удобства перемещения - установлена на тележку с колесами

Преимущества механической подготовки кромок перед термическим (газокислородной и плазменной) способом подготовки кромок:

Универсальная установка которая позволяет обрабатывать кромку как сверху так и снизу.

Не происходит изменений физических и химических свойств материалов.

Минимизирует затраты труда.

Обеспечивает качественную обработку кромок и гарантирует точное соответствие получаемой кромки стандартам.

Высокая скорость обработки кромки.

Автоматическая подача за счет вращательного движения фрезы без дополнительного устройства (привода);

Высокомобильная, так как имеет малый вес и габаритные размеры.

Экологична (минимум шума, вибрации, нет выделения пыли и продуктов горения).

Для автоматического перемещения вдоль кромки листа и удобства перемещения - установлена на тележку с колесами.

Технические характеристики

• Напряжение питающей сети: (f=50Гц),В 3 х 380 В
• Диапазон регулировки резки углов: от 22,5˚ до 55˚.
• Регулировка угла фаски: плавная
• Наибольшая ширина скалываемой кромки, мм: 21
• Наибольшая глубина скалываемой кромки для угла 30 град, мм: 18,2
• Шероховатость обработки поверхности, Rz, не более 320
• Скорость скалывания кромки с углом 30°, см/мин, 180±10
• Скорость вращения инструмента скалывающего универсального, об/мин: 8,5
• Минимальная толщина обрабатываемого листа, мм 6,3
• Максимальная толщина обрабатываемого листа, мм 40
• Потребляемая мощность, кВт, не более 1,5
• Масса, включая тележку перемещения, не более, кг 240
• Габаритные размеры, мм: 800х600х1550
